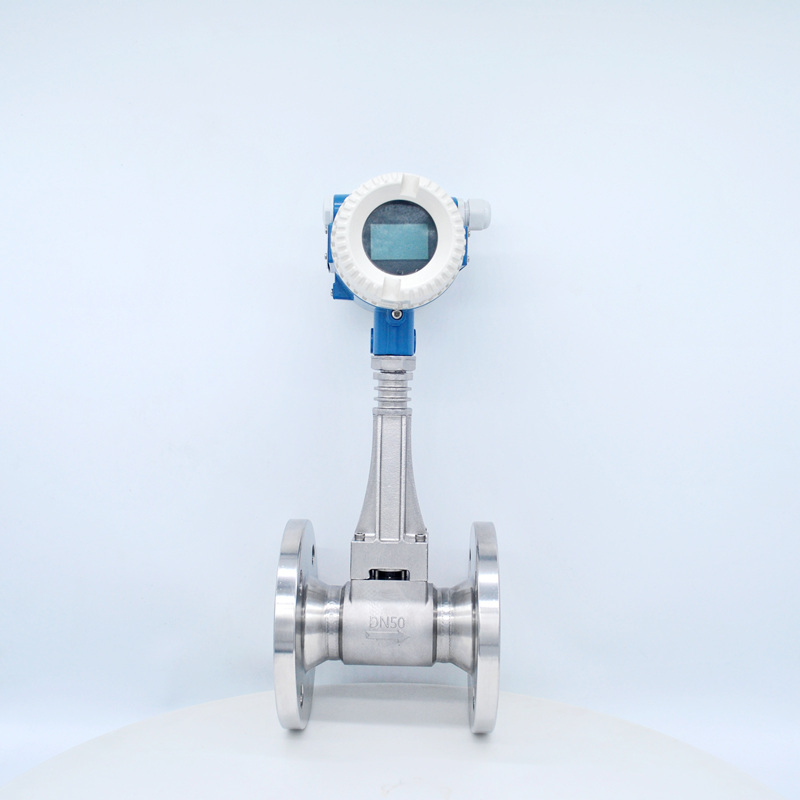

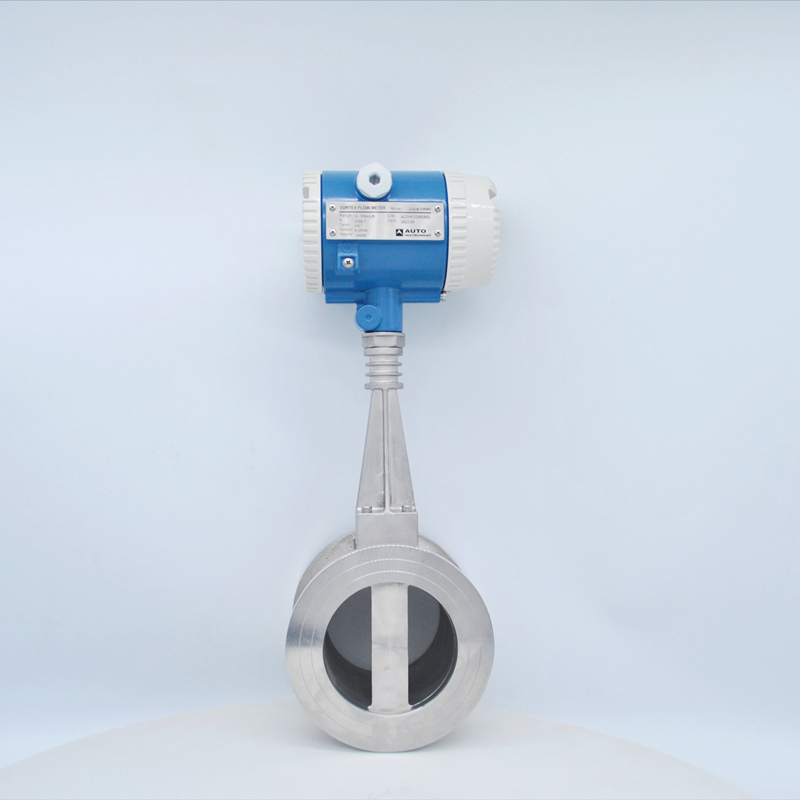

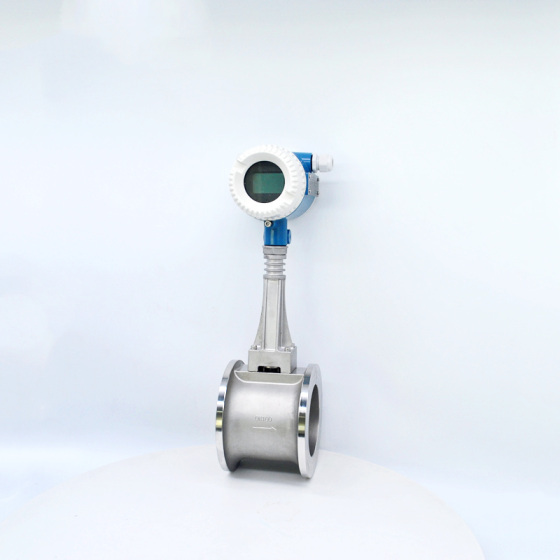

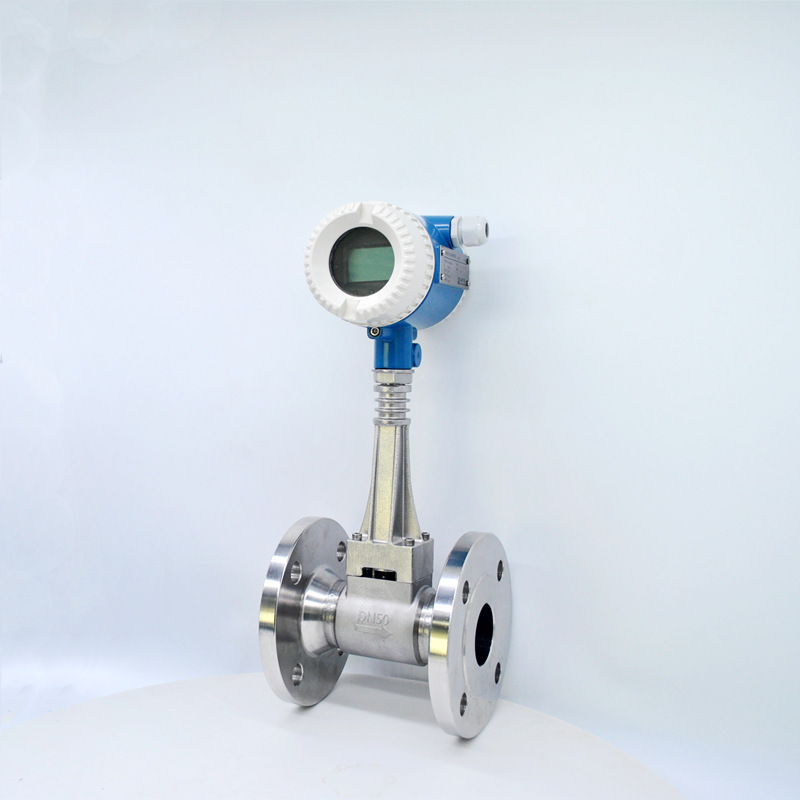

Medidor de flujo de gas CO2, argón y vapor LUGB
- información
- Descripción del producto
- vídeo
Introducción del productosucción
Los caudalímetros de vórtice ofrecen versatilidad en múltiples aplicaciones que involucran el flujo de líquidos, gases, aire y vapor. Estos dispositivos para medir el caudal volumétrico están diseñados con cuerpos de acero inoxidable, lo que garantiza mediciones precisas y confiables que perduran durante largos períodos en entornos industriales.
El caudalímetro de vórtice ofrece un amplio rango de caudal, lo que le permite monitorizar el flujo de fluidos en tuberías de diferentes diámetros y tamaños. Su capacidad para monitorizar caudales es prácticamente ilimitada, ya que solo es sensible al caudal del fluido.
El caudalímetro de tipo vórtice proporciona un sistema de indicación sencillo y sin complicaciones. Incorpora indicadores de alimentación y de estado del flujo en su sensor, lo que permite visualizar el estado actual del flujo en la tubería.
El caudalímetro de vórtice demuestra versatilidad gracias a su compatibilidad con diversos fluidos. El interruptor de flujo integrado en el sensor puede utilizarse tanto con gases, como el gas natural y el argón, como con líquidos, incluyendo agua y aceite. Ajustando el mando del interruptor, es posible monitorizar el flujo de gases y líquidos.
Hoja de pedido
Diámetro nominal (mm) | 25,40,50,65,80,100,125,150,200,250,300,(300~1000 Tipo de inserción) |
| Presión nominal (MPa) | DN25-DN200 4.0 (acuerdo de suministro >4.0), DN250-DN300 1.6 (acuerdo de suministro >1.6) |
| Temperatura media (°C) | Tipo piezoeléctrico: -40~260, -40~320; Tipo capacitivo : -40~300, -40~400, -40~450 (Acuerdo de suministro) |
| Material del cuerpo | 1Cr18Ni9Ti,(Acuerdo de suministro de otros materiales) |
| Aceleración de vibración admisible | Tipo piezoeléctrico: 0,2 g Tipo capacitivo: 1,0~2,0 g |
| Exactitud | ±1%R, ±1,5%R, ±1FS; Tipo de inserción: ±2,5%R, ±2,5%FS |
| Gama de | 1:6~1:30 |
| Tensión de alimentación | Sensor: +12 V CC, +24 V CC; Transmisor: +12 V CC, +24 V CC; Tipo de batería: Batería de 3,6 V |
| Señal de salida | Pulso de onda cuadrada (sin incluir el tipo de alimentación por batería): nivel alto o nivel bajo 5V, 1V; corriente: 4~20mA |
| coeficiente de pérdida de presión | De acuerdo con la norma JB/T9249, Cd = 2,4 |
| Marcas a prueba de explosiones | Tipo de seguridad intrínseca: Exd IA CT2-T5 Tipo antideflagrante: Exd CT2-T5 |
| Grado de protección | El tipo de buceo IP65 estándar IP68 |
| Condiciones ambientales | Temperatura: 20~55,5% ~ 90% de humedad relativa, presión atmosférica: 86 ~ 106 kPa |
| Medio aplicable | Gas, líquido, vapor |
| Distancia de transmisión | Sistema de tres hilos con salida de pulsos: < 300 m, sistema de dos líneas con salida de corriente estándar (4 ~ 20 mA): resistencia de carga inferior a 750 ohmios. |
Línea de produccióny
2. Idiomas: inglés, italiano, español, ruso, japonés, coreano, etc.
3. Estilo de conexión: Brida-abrazadera; Brida, etc.
4. Medio de medición: Gas, vapor, líquido.
Gas: Biogás, GLP, Gas natural, Nitrógeno, Dióxido de carbono, Oxígeno, Aire
Líquido: aceite, agua, etc.
Vapor: Vapor, vapor saturado, vapor sobrecalentado, etc.
