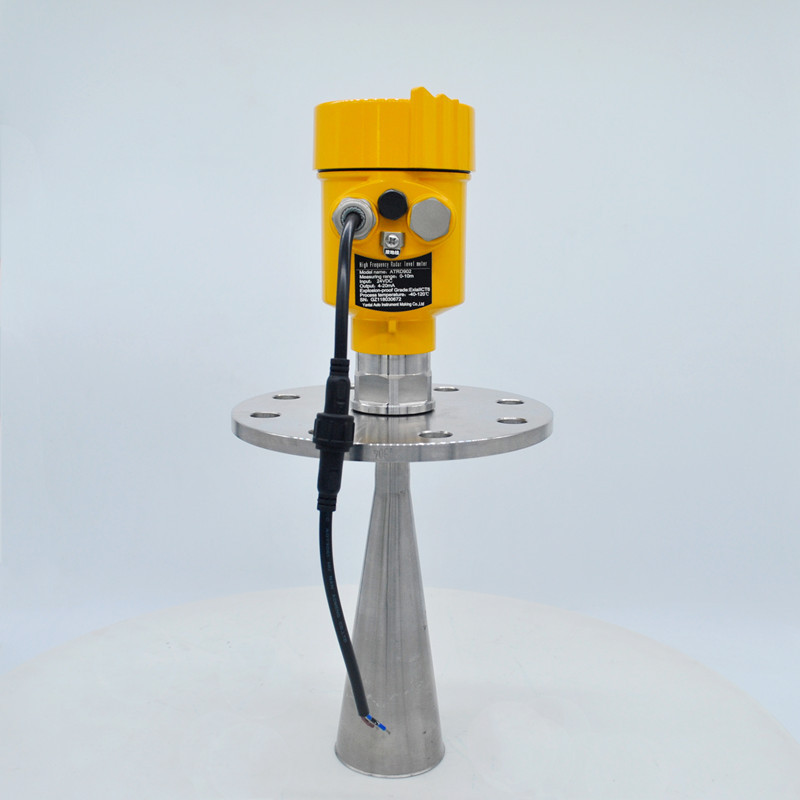

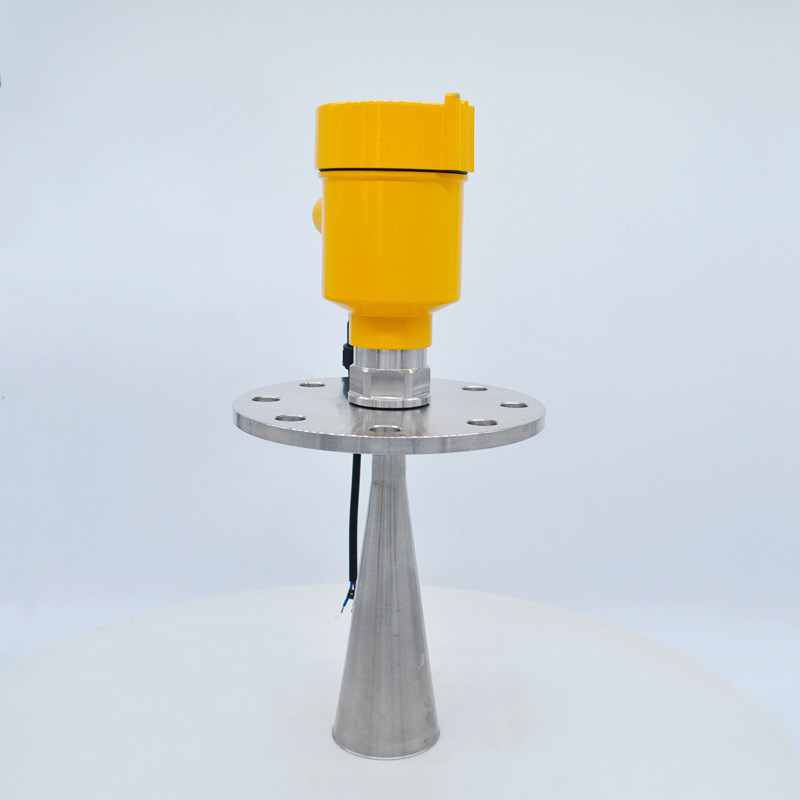

Transmisor de nivel por radar sin contacto para medición continua de nivel
- información
- Descripción del producto
- vídeo
Sensor transmisor de nivel por radar de alta frecuencia sin contacto
Principio
Mediante pulsos de microondas estrechos, la antena del medidor de nivel por radar emite señales que viajan por el espacio a la velocidad de la luz. Cuando estas señales inciden sobre la superficie del medio medido, parte de la energía se refleja hacia la antena.
Los pulsos emitidos y el intervalo de tiempo entre los pulsos enviados y recibidos son directamente proporcionales a la distancia entre la antena y la superficie del medio medido. Gracias a la rápida propagación de las ondas electromagnéticas, estos intervalos de tiempo son extremadamente cortos, medidos en nanosegundos.
La serie 90X de transmisores de nivel por radar de 26G emplea una tecnología de demodulación especializada. Esta tecnología distingue con precisión los pulsos transmitidos y sus intervalos, lo que permite calcular con exactitud la distancia desde la antena hasta la superficie del medio medido.
Selección de diferentes modelos
| Modelo ATRD- 901/ 902/ 903 / 904/ 905/ 906 |
| Estándar P (no a prueba de explosiones) |
| Intrínsecamente seguro (Exia IIC T6 Ga) |
| Tipo G intrínsecamente seguro, a prueba de explosiones (Exd (ia) IIC T6 Gb) |
| Conexión de proceso / Material |
| Rosca G de acero inoxidable 304 |
| Rosca N de acero inoxidable 304 |
| Una brida de acero inoxidable 304 |
| Brida B de acero inoxidable Junta universal Acero al carbono niquelado |
| C DN100 / PP / 304 / / Brida de acero inoxidable Junta universal Acero al carbono niquelado |
| D DN125 / PP / 304 / / Brida de acero inoxidable Junta universal Acero al carbono niquelado |
| E DN150 / PP / 304 / / Brida de acero inoxidable Junta universal Acero al carbono niquelado |
| H DN250 / PP / 304 / / Brida de acero inoxidable Junta universal Acero al carbono niquelado |
| Personalización especial Y |
| Tipo de antena / Material |
| Antena de bocina Φ46 mm/acero inoxidable 304 |
Antena de bocina B Φ76mm/acero inoxidable 304 |
| Antena de bocina C Φ96mm/acero inoxidable 304 |
| Antena de bocina D Φ121mm/acero inoxidable 304 |
| Antena parabólica E de Φ196 mm/acero inoxidable 304 |
Antena parabólica F Φ242mm/acero inoxidable 304 |
| G Personalización especial |
Temperatura de sellado/proceso |
V Viton/(-40~150) °C |
| K Kalrez/(-40~250) ºC |
| Producción |
| 2 (4~20) mA/24 V CC, 2 cables |
| 3 (4~20) mA/24 V CC/HART 2 hilos |
| 4 (4~20) mA/220 V CA/4 cables |
5 RS485/Modbus |
Carcasa / Clase de protección |
Aluminio L /IP67 |
Acero inoxidable 316L/IP67 |
| Entrada de cables |
M M20 x l. 5 |
| N ½ ″NPT |
Programación de pantallas |
V con |
| X Sin |
Solicitud
