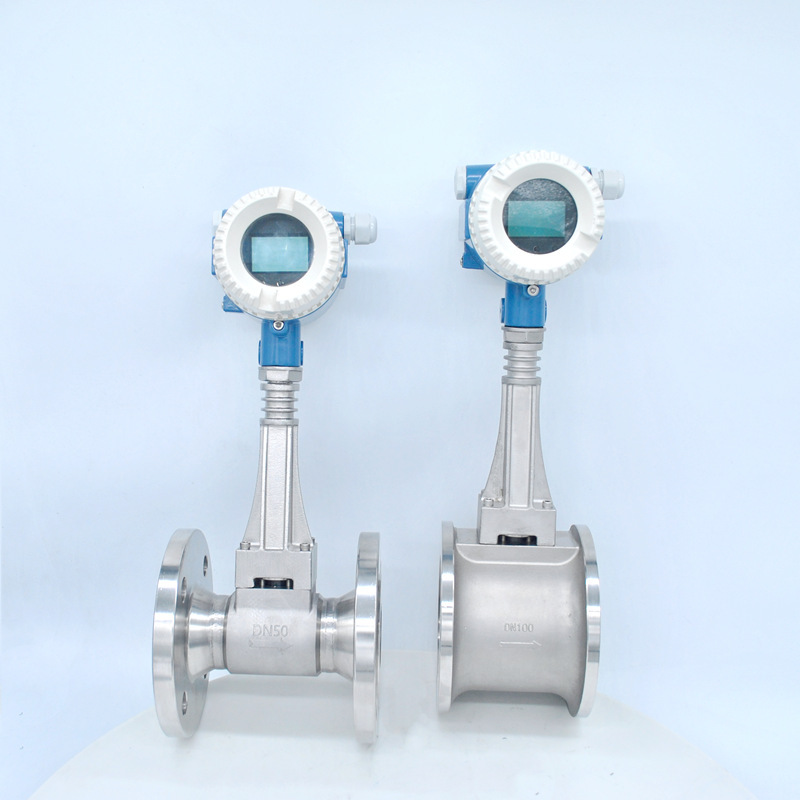

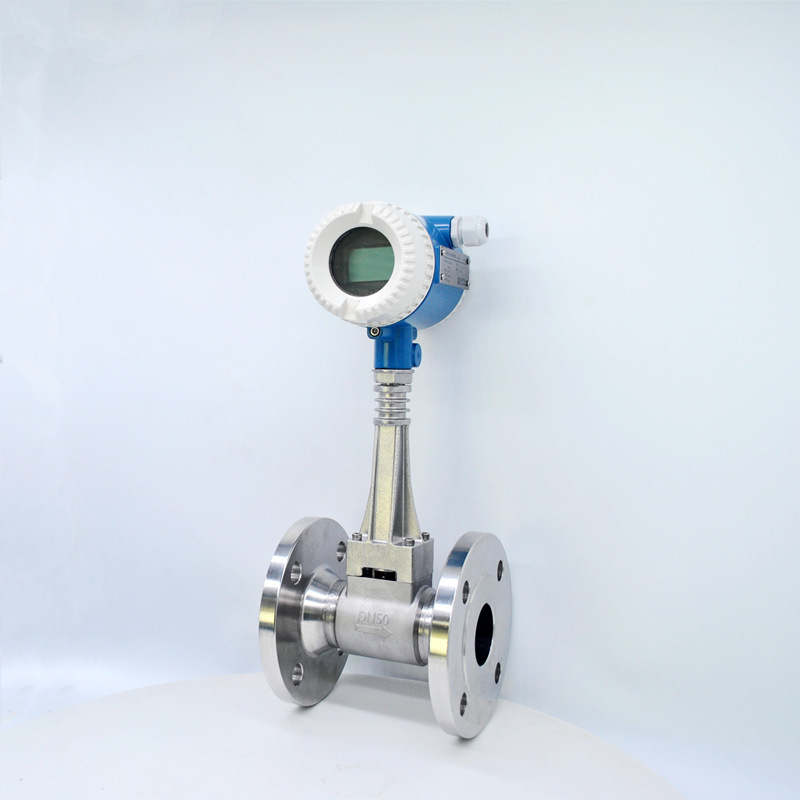

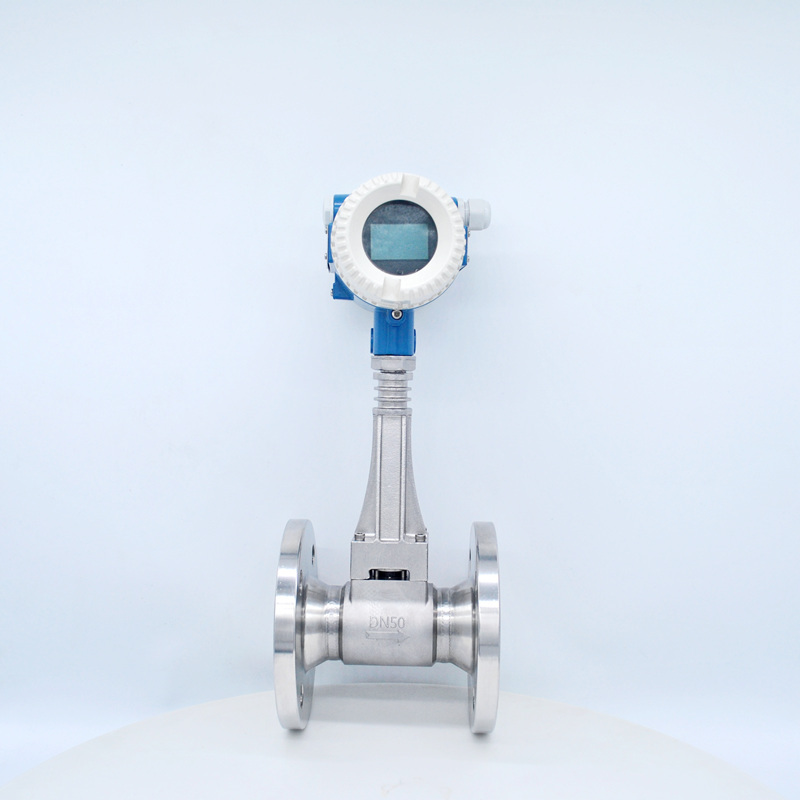

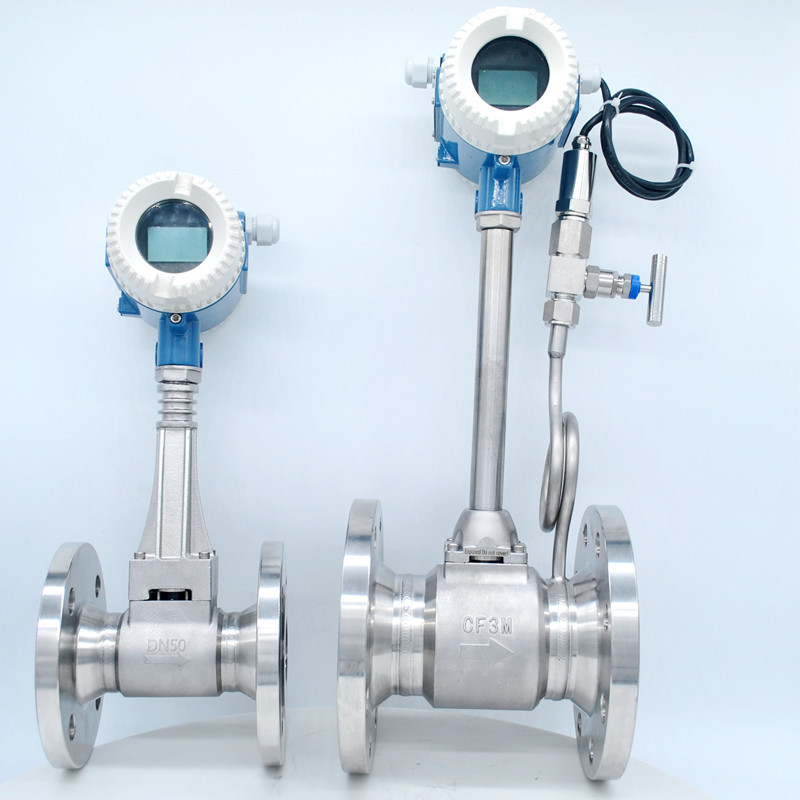

Medidor de flujo de desprendimiento de vórtice de gas de acero inoxidable
- información
- Descripción del producto
- vídeo
medidor de flujo de vórtice
Introducción del producto
El medidor de flujo de vapor de vórtice inteligente de la serie LUG se utiliza principalmente para medir el flujo de fluidos de tuberías industriales, como gas, líquido, vapor y otros medios. Las características del medidor de flujo de vapor Vortex son una pequeña pérdida de presión, un amplio rango de medición y una alta precisión. El medidor de flujo de vórtice casi no se ve afectado por parámetros como la densidad, presión, temperatura y viscosidad del fluido cuando mide el caudal volumétrico en condiciones de trabajo.
Solicitud
Áreas de aplicación:
1. Industria petroquímica: el medidor de flujo de vapor de vórtice se puede utilizar para medir el flujo de diversos medios líquidos y gaseosos en el proceso de producción de petróleo y productos químicos, como petróleo crudo, combustible diesel, gasolina, etileno, acetileno, etc., como así como una variedad de sustancias químicas.
2. Industria metalúrgica: El medidor de flujo de vórtice se puede utilizar en la industria metalúrgica para medir el flujo de medios gaseosos y líquidos, como oxígeno, nitrógeno, vapor de agua, etc.
3. Industria energética: el medidor de flujo de generación de vórtices se puede utilizar en centrales térmicas, centrales hidroeléctricas y otras mediciones de flujo de la industria energética, como vapor de calderas, agua de refrigeración, etc.
4. Industria alimentaria y farmacéutica: el medidor de flujo de vapor Vortex se puede utilizar en las industrias de procesamiento de alimentos, bebidas y farmacéutica para una variedad de medios líquidos, como agua, aguas residuales, vapor, una variedad de bebidas, etc.
5. Industria de tratamiento de agua: El medidor de flujo de vórtice se puede utilizar en la industria de tratamiento de agua, tratamiento de aguas residuales, tratamiento de agua potable, agua de refrigeración circulante y otras mediciones de flujo de medios líquidos.
Parametros del producto
Diámetro del medidor (mm) | Tubería | Enchufar | ||
Rango de medición de líquidos (m³/h) | Rango de medición de gases(m³/h) | Rango de medición de líquidos (m³/h) | Rango de medición de gases (m³/h) | |
| DN20 | 1.2-12 | 6-50 | ||
DN25 | 1.6-16 | 8-60 | ||
DN32 | 2-20 | 12-120 | ||
DN40 | 2-30 | 20-200 | ||
DN50 | 3-50 | 30-300 | ||
| DN65 | 18-180 | 50-500 | ||
DN80 | 15-150 | 70-700 | ||
DN100 | 36-360 | 100-1000 | ||
DN125 | 36-360 | 150-1500 | ||
DN150 | 50-500 | 200-2000 | ||
DN200 | 100-1000 | 400-4000 | 70-700 | 600-6000 |
DN250 | 150-1500 | 600-6000 | 110-1100 | 1060-10600 |
DN300 | 200-2000 | 1000-10000 | 180-1800 | 1500-15000 |
| DN350 | 300-3000 | 1500-15000 | 210-2100 | 2000-20000 |
| DN400 | 350-3500 | 1800-18000 | 180-2700 | 2700-27000 |
Imágenes detalladas del producto
Hoja de pedido de producto
LUGB | Explicación | ||
Nominal diámetro (En milímetros) | diámetro | DN15-300 (tubería) | |
DN200-1500 (enchufable) | |||
Conexión | Tubería | Florida | Conexión de brida |
JZ | Abrazadera de brida | ||
CON | Reglas especiales | ||
Insertar | j | Fórmula sencilla | |
q | Tipo de bola | ||
Exactitud | Tubo línea | 10 | 1,0%R |
15 | 1,5%R | ||
Insertar | 20 | 2,0%R | |
25 | 2,5%R | ||
CON | Estándares de precisión especiales | ||
Temperatura y presión | S | T(S)P(S)En condiciones normales temperatura y presión | |
CON | T(Z)P(Z)Extremo gemelo presión | ||
Protocolo de comunicación | norte | Sin interfaz de comunicación | |
h | protocolo HART | ||
METRO | protocolo MODBUS | ||
Producción | 1 | Ninguna salida | |
2 | Salida de dos cables de 4-20 mA | ||
3 | Salida de pulso | ||
D | 12 V CC. | ||
Fuente de alimentación | DB | Fuente de alimentación dual de 12 V y batería | |
DD | CC 24 V | ||
B | Batería de alimentación de 3,6 V, Sin salida de señal solo se utiliza | ||
Material del sensor | S | Acero inoxidable 304 | |
l | Acero inoxidable 316 | ||
Materiales de los componentes centrales | S | Sondas de acero inoxidable 304 | |
l | Sondas de acero inoxidable 316 | ||
Medio de medición | 1 | Gas | |
2 | Líquido | ||
3 | Vapor saturado | ||
4 | Vapor supercalentado | ||
Línea de producción
1. Los medidores de flujo de vapor de vórtice se pueden utilizar en casi todas las situaciones donde se pueden formar conjuntos de vórtices, no sólo en tuberías cerradas sino también en zanjas abiertas.
2. Los medidores de flujo de vapor Vortex tienen una amplia gama de aplicaciones y pueden medir gases, líquidos y vapor.
3. El medidor de flujo de vórtice tiene un amplio rango de medición, pequeña pérdida de presión y alta precisión. No requiere tubería guía de presión y es fácil de instalar y mantener.
