Medidor de flujo de vórtice de aire comprimido 1" 2" 3"
- información
- Descripción del producto
- vídeo
INTRODUCCIÓN AL MEDIDOR DE FLUJO DE VAPOR VORTEX
El medidor de flujo de nitrógeno Vortex está diseñado según el principio de Karman. El medidor de flujo de vapor Vortex puede medir el flujo, la temperatura y otros parámetros del fluido de tuberías industriales. El medidor de flujo de gas nitrógeno Vortex tiene la función de salida de frecuencia de pulso, salida de señal analógica de 4-20 mA, comunicación RS485, protocolo HART, etc.
Parámetros del medidor de flujo de gas nitrógeno Vortex
Diámetro nominal (mm) | 25,40,50,65,80,100,125,150,200,250,300,(300~1000 tipo de inserción) |
Presión nominal (MPa) | DN25-DN200 4,0(>4.0 Acuerdo de suministro),DN250-DN300 1.6(>1.6 Acuerdo de suministro) |
Temperatura media (°C) |
Tipo piezoeléctrico: -40~260,-40~320;Tipo de capacitancia : -40~300, -40~400,-40~450(Acuerdo de suministro)
|
Cuerpo material
| 1Cr18Ni9Ti, (acuerdo de suministro de otros materiales) |
Aceleración de vibración permitida
| Tipo piezoeléctrico: 0,2 g Tipo de capacitancia: 1,0~2,0 gramos |
Exactitud
| ±1%R,±1,5%R,±1FS;Tipo de inserción:±2,5%R,±2,5%FS |
Gama de
| 1:6~1:30 |
Tensión de alimentación |
Sensor: +12 V CC, +24 V CC; Transmisor: +12 V CC, +24 V CC; Tipo de batería: Batería de 3,6 V
|
Señal de salida
| Pulso de onda cuadrada (sin incluir el tipo de fuente de alimentación de la batería): nivel alto o nivel bajo 5 V, 1 V; corriente: 4~ 20mA |
Coeficiente de pérdida de presión
| En línea con el estándar JB/T9249 Cd = 2,4 |
Marcas a prueba de explosiones
| Tipo de seguridad intrínseca: Exd IA CT2-T5 Tipo antideflagrante: Exd CT2-T5 |
Grado de protección
| El tipo de buceo IP65 ordinario IP68 |
Condiciones ambientales
| Temperatura: 20~ 55,5% ~ 90% de humedad relativa, la presión atmosférica es 86 ~ 106kPa |
Medio aplicable
| Gas, líquido, vapor |
Distancia de transmisión
| Tipo de salida de pulso del sistema de tres cables: < 300 m, tipo de salida de corriente estándar de dos líneas (4 ~ 20 mA): resistencia de carga inferior a 750 ohmios |

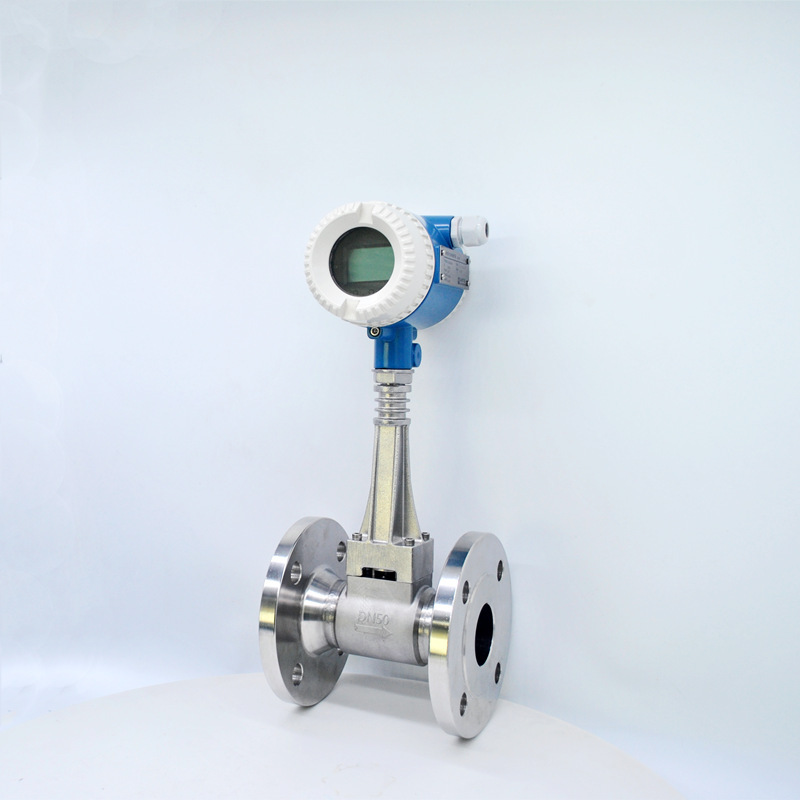

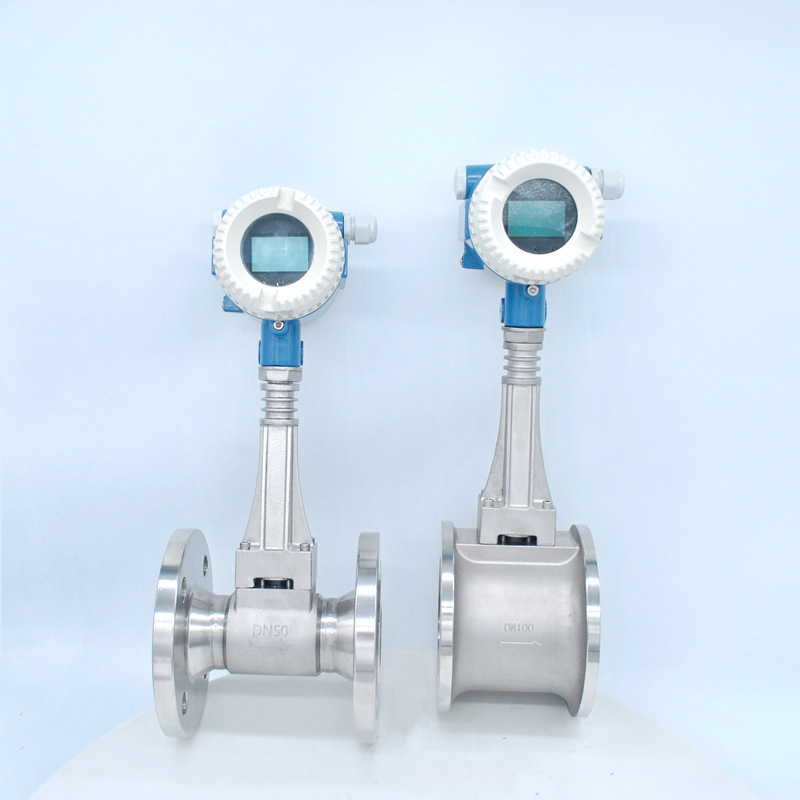

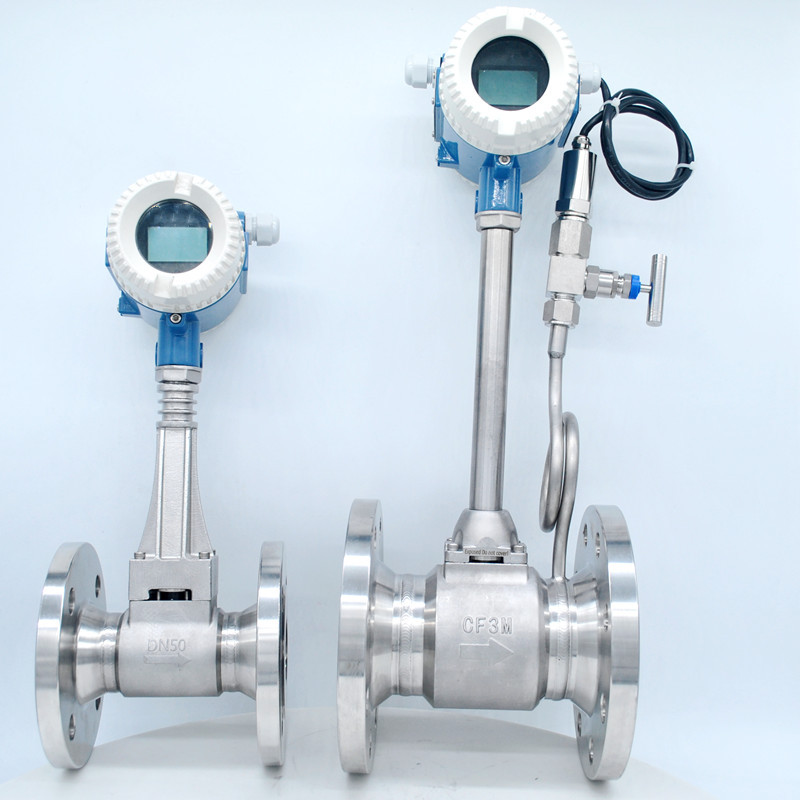

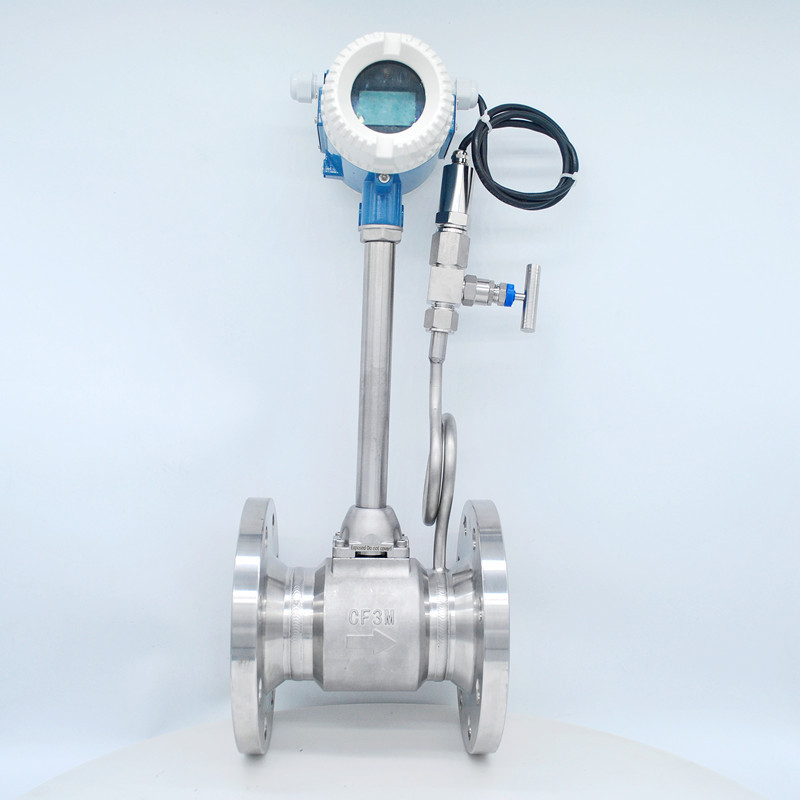

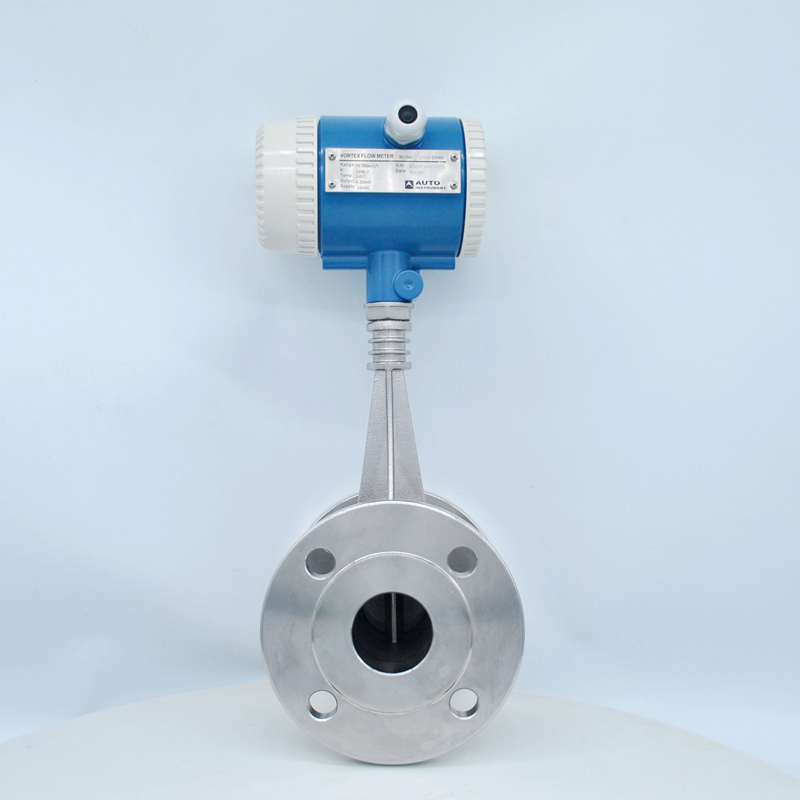

Imagen detallada del medidor de flujo de aire comprimido Vortex
Hoja de pedido del medidor de flujo de nitrógeno Vortex
LUGB | Explicación | ||
Nominal diámetro (En milímetros) | diámetro | DN15-300 (tubería) | |
DN200-1500 (enchufable) | |||
Conexión | Tubería | Florida | Conexión de brida |
JZ | Abrazadera de brida | ||
CON | Reglas especiales | ||
Insertar | j | Fórmula sencilla | |
q | Tipo de bola | ||
Exactitud | Tubo línea | 10 | 1,0%R |
15 | 1,5%R | ||
Insertar | 20 | 2,0%R | |
25 | 2,5%R | ||
CON | Estándares de precisión especiales | ||
Temperatura y presión | S | T(S)P(S)En condiciones normales temperatura y presión | |
CON | T(Z)P(Z)Extremo gemelo presión | ||
Protocolo de comunicación | norte | Sin interfaz de comunicación | |
h | protocolo HART | ||
METRO | protocolo MODBUS | ||
Producción | 1 | Ninguna salida | |
2 | Salida de dos cables de 4-20 mA | ||
3 | Salida de pulso | ||
D | 12 V CC. | ||
Fuente de alimentación | DB | Fuente de alimentación dual de 12 V y batería | |
DD | CC 24 V | ||
B | Batería de alimentación de 3,6 V, Sin salida de señal solo se utiliza | ||
Material del sensor | S | 304acero inoxidable | |
l | Acero inoxidable 316 | ||
Materiales de los componentes centrales | S | Sondas de acero inoxidable 304 | |
l | Sondas de acero inoxidable 316 | ||
Medio de medición | 1 | Gas | |
2 | Líquido | ||
3 | Vapor saturado | ||
4 | Vapor supercalentado | ||
