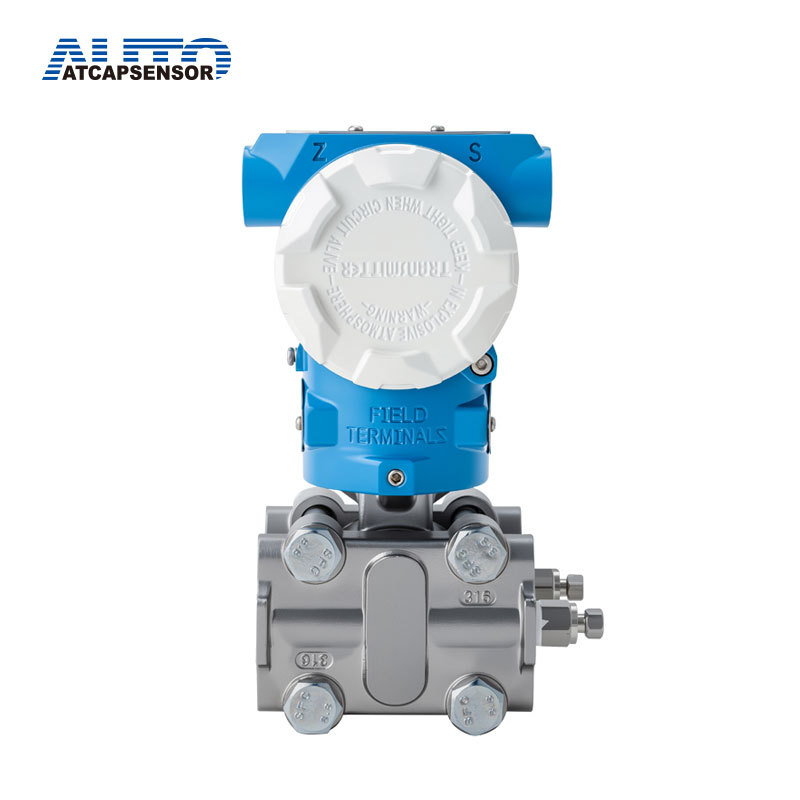

Transmisor de presión diferencial Hart de 4-20 mA
- información
- Descripción del producto
- vídeo
Introducción

La principal diferencia entre un transmisor de presión diferencial y un transmisor de presión convencional radica en la presencia de dos puertos de presión. Específicamente, el transmisor de presión diferencial suele tener terminales positivo y negativo. En condiciones normales, la presión en el lado positivo debe ser mayor que la del lado negativo.

Características
Transmisor DP
Capacidades de medición versátiles: Incluyen presión, presión diferencial, nivel de líquido, caudal y otras variables relevantes.
Tecnologías de detección avanzadas: Proporcionan mediciones precisas y fiables, y mejoran el rendimiento y la precisión.
Diseño e integración inteligentes: el enfoque modular simplifica los procesos de instalación y mantenimiento, proporcionando comodidad y facilidad de uso.
Amplia aplicabilidad industrial: El transmisor tiene una amplia aplicación en diversas industrias, incluidas la petrolera, la química, la eléctrica, la metalúrgica y otras.

Aplicación del transmisor de nivel Dp
Sistema para calibrar la presión en entornos de laboratorio.
Navegación y construcción de buques
Fabricación y producción de aeronaves y equipos de aviación.
Operación y gestión de plantas de separación de aire y unidades de energía térmica.
Gestionar y optimizar el consumo de energía.
Sistema de medición y control para aplicaciones hidráulicas y neumáticas.
Hoja de pedido del transductor de presión diferencial
| Nombre | Código de especificación | Descripción | ||
AT3051 GP AT3051 DP | Transmisor de presión Transmisor de presión diferencial | |||
Rango de medición | 3 | (0,013-0,075) barra | ||
4 | (0,062-0,374) barra | |||
| 5 | (0,31-1,868) barra | |||
| 6 | (1,17-6,9) barra | |||
| 7 | (3,45-20,68) barra | |||
| 8 | (11,7-68,90) barra | |||
| 9 | (34,8-206,8) bar | |||
| 0 | (68,9-413,7) barra | |||
Señal de salida | Y | Tipo analógico 4-20mA | ||
| S | 4-20 mA, protocolo HART | |||
Material de las partes en contacto con el fluido | Brida/Junta | Válvula de escape/drenaje | Diafragma | |
| 22 | Acero inoxidable | Acero inoxidable | Acero inoxidable 316L | |
| 23 | Hastelloy C-276 | |||
| 24 | tantalio | |||
| Soporte de montaje | B1 | Soporte curvo tipo tubo (diámetro exterior del tubo)Φ50 ~ (Φ60) | ||
| B2 | Soporte curvo tipo tablero | |||
| B3 | Soporte recto tipo tubo (tubo) DEΦ50 ~ Φ60) | |||
| Mostrar encabezado (opcional) | M2 | Encabezado de puntero lineal (escala del 0 al 100 %) | ||
| M3 | Encabezado de instrucciones de raíz cuadrada ((escala del 0 al 100%) | |||
| M4 | Encabezado LCD ((Visualización lineal del 0 al 100%) | |||
Brida de proceso | D | La salida/escape de líquido en la parte trasera | ||
| D1 | La salida/escape de líquido en la parte superior lateral | |||
| D2 | La descarga/escape de líquido en la parte inferior lateral | |||
| Junta de brida | J | "En forma de D" Junta con "M20*1.5" Rosca externa | ||
| norte | Junta con rosca cónica de tubería de 1/2-14NPT tipo cintura | |||
