Introducción

En combinación con las normas nacionales de la serie GB/T 3836, el equipo técnico de Auto Instrument interpreta el verdadero significado de las siglas IIA, IIB, IIC, IIIA, IIIB y IIIC que figuran en las placas de identificación antideflagrantes. Esta guía ayuda a los ingenieros de proyectos químicos y de petróleo y gas en el sudeste asiático a seleccionar correctamente los transmisores de presión antideflagrantes y a evitar errores de selección en entornos peligrosos con gases explosivos y polvo combustible.

Marcas comoEx db IIC T6 Gb yEx tb IIIC T80℃ Db Las siglas IIC o IIIC suelen aparecer en las placas de identificación de instrumentos y equipos eléctricos a prueba de explosiones. Muchos ingenieros simplemente interpretan IIC o IIIC como sinónimo de «alta resistencia a las explosiones». Esta interpretación es errónea. Si bien estos códigos de letras son similares, corresponden a medios peligrosos completamente diferentes.

1. IIA, IIB, IIC: Clasificación para atmósferas de gases explosivos

En el caso de los transmisores de presión industriales y otros instrumentos a prueba de explosiones utilizados en instalaciones de petróleo, químicas y de gas natural, la mayoría se clasifican como equipos del Grupo II, divididos en IIA, IIB y IIC según las propiedades explosivas de los gases.

Los distintos gases varían en sus características de ignición y capacidad de propagación de la llama. La clasificación se basa en MESG (Máxima Distancia Experimental Segura) y MICR (Relación Mínima de Corriente de Ignición). No es necesario memorizar estos parámetros para la selección del emplazamiento. La regla fundamental es: cuanto más fácil sea encender el gas y más fácilmente pase la llama a través de espacios estrechos, más estrictos serán los requisitos estructurales y de ensayo para el equipo. La norma GB/T 3836.11-2022 proporciona una base de ensayo clara para la clasificación de gases y vapores. Las clasificaciones IIA/IIB/IIC no son grados simplificados arbitrarios.

Orden de los requisitos de equipo:IIC>IIB>IIA, lo que significa que los requisitos a prueba de explosiones aumentan paso a paso.no Esto significa que la potencia explosiva de los gases aumenta en esta secuencia. Cuando se cumplen las condiciones, el equipo IIC es compatible con condiciones de gas IIC, IIB y IIA; el equipo IIB se aplica a IIB y IIA; el equipo IIA solo es adecuado para IIA. Como se especifica en la cláusula 5.2.3 de GB 50058-2014, el grupo del equipo a prueba de explosiones no debe ser inferior al grupo de la mezcla explosiva en el sitio. Las condiciones de trabajo IIB pueden adoptar equipo IIB o IIC; las condiciones de trabajo IIC deben utilizar equipo IIC. Esta lógica de compatibilidad solo se aplica dentro del sistema de clasificación de gases.

Muchos proyectos del sudeste asiático utilizan instrumentos a prueba de explosiones con HART y salida de 4-20 mA para la medición de la presión del gas. Verifique siempre el grupo de gases al seleccionar transmisores de presión de gas de este tipo.

2. IIIA, IIIB, IIIC: Clasificación de atmósferas con polvo combustible

Los equipos del Grupo III están diseñados para la protección contra explosiones de polvo y se dividen en IIIA, IIIB y IIIC según los materiales combustibles:

· IIIA: Partículas y fibras combustibles

· IIIB: Polvo no conductor, por ejemplo, polvo de harina, polvo de plástico

· IIIC: Polvo conductor, por ejemplo, polvo de metal combustible

Orden de los requisitos de equipo:IIIC>IIIB>IIIACuando el polvo conductor ingresa al equipo, además del riesgo de explosión, puede causar fugas, cortocircuitos y corrientes de fuga. Por lo tanto, los requisitos de sellado y aislamiento de la carcasa son los más estrictos. IIIC es simplemente una clasificación de polvo, no un indicador directo de la gravedad de una explosión de polvo. El riesgo general debe evaluarse combinando el tamaño de las partículas de polvo, la energía de ignición y la concentración. Regla de compatibilidad: el equipo IIIC cubre entornos de polvo IIIC, IIIB y IIIA; IIIB cubre IIIB y IIIA; IIIA solo se aplica a entornos IIIA.

3. Idea errónea clave: IIC ≠ IIIC

La clasificación IIC se aplica a atmósferas de gas explosivas; la clasificación IIIC se aplica a atmósferas de polvo combustible. No existe una jerarquía entre ellas y no se pueden sustituir mutuamente. Si el medio es gas o vapor inflamable, consulte las clasificaciones IIA/IIB/IIC. Si el medio es polvo combustible, consulte las clasificaciones IIIA/IIIB/IIIC.

4. La selección no puede basarse únicamente en IIC o IIIC.

Ejemplo 1:Ex db IIC T6 Gb Ex = Marca general a prueba de explosiones; db = Tipo a prueba de llamas; IIC = Grupo de gases; T6 = Clase de temperatura; Gb = Nivel de protección del equipo para atmósfera de gas.

Ejemplo 2:Ex tb IIIC T80℃ Db tb = Tipo de protección de la carcasa contra el polvo; IIIC = Grupo de polvo conductor; T80℃ = Temperatura máxima de la superficie del equipo; Db = Nivel de protección del equipo para atmósferas polvorientas.

Las clasificaciones IIC y IIIC son solo una parte de la marcación a prueba de explosiones. Antes de la puesta en servicio, debe verificar el tipo de protección contra explosiones, el nivel de protección del equipo (EPL) y la clase de temperatura para que coincidan con las especificaciones de la zona peligrosa. La norma GB 3836.15-2024 especifica los requisitos para el diseño, la selección y la instalación de instalaciones eléctricas en atmósferas explosivas. Las decisiones de compra no deben basarse únicamente en estos códigos de grupo. Como fabricante profesional de transmisores de presión, Auto Instrument le recuerda que verifique completamente el conjunto completo de parámetros a prueba de explosiones.

5. Procedimiento de verificación completa para la selección

1. Identifique el medio: gas/vapor inflamable o polvo combustible.

2. Confirmar zona peligrosa: Zona 0 / 1 / 2 para gas; Zona 20 / 21 / 22 para polvo

3. Relaciona el grupo correspondiente: IIA/IIB/IIC para gases; IIIA/IIIB/IIIC para polvo

4. Compruebe EPL: Ga/Gb/Gc para gas; Da/Db/Dc para polvo

5. Temperatura de control: T1-T6 para gas; temperatura superficial admisible para polvo (por ejemplo, T80℃, T100℃)

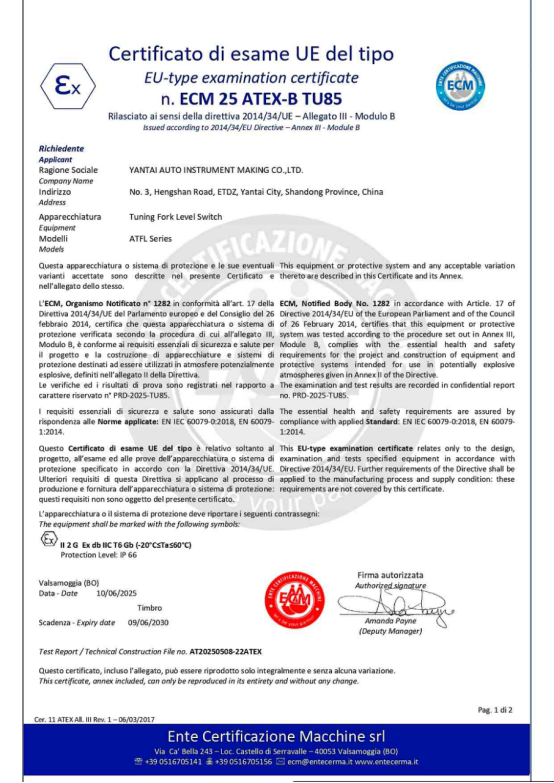

6. Verifique el certificado antiexplosivo: modelo, temperatura ambiente, restricciones de instalación y condiciones especiales de funcionamiento.

6. Aclaración de malentendidos comunes

1. “IIC significa grado alto de resistencia a explosiones”: Incorrecto. IIC es solo un grupo de gases, no una representación completa del rendimiento a prueba de explosiones del equipo.

2. “IIIC es de mayor grado que IIC”: Incorrecto. Pertenecen a dos sistemas distintos, uno para polvo y otro para gases, y no se pueden comparar.

3. “Siempre es seguro actualizar de IIB a IIC para instalaciones IIB”: el grupo de gases permite la compatibilidad descendente, pero el tipo a prueba de explosiones, el EPL, la temperatura y el certificado también deben coincidir.

4. “La clasificación IIIB es suficiente para aplicaciones con polvo”: Si existe polvo conductor, es obligatorio el uso de equipos con clasificación IIIC.

7. Resumen

Para entornos gaseosos: IIA → IIB → IIC; avanzar a la derecha implica mayores requisitos de seguridad contra explosiones para los equipos. Para entornos polvorientos: IIIA → IIIB → IIIC; avanzar a la derecha implica mayores requisitos de seguridad contra explosiones para los equipos.

Secuencia de selección: Medio → Zona peligrosa → Grupo → Tipo a prueba de explosiones → EPL → Condición de temperatura → Certificado a prueba de explosiones. IIA, IIB, IIC, IIIA, IIIB y IIIC son solo fragmentos en la placa de identificación. El instrumento solo puede ponerse en servicio una vez que la marcación completa a prueba de explosiones cumpla con todas las condiciones de trabajo del sitio.

Auto Instrument suministra una amplia gama de transmisores de presión antiexplosivos, que cubren los grupos de gases IIA/IIB/IIC y los grupos de polvo IIIA/IIIB/IIIC. Se proporcionan certificados completos antiexplosivos, adecuados para escenarios de medición peligrosos en las industrias química, de petróleo y gas y de procesamiento de polvos en todo el sudeste asiático.
