Introducción

Combinando este análisis con casos reales de aceptación de materiales en plantas químicas, el equipo técnico de Auto Instrument examina las confusiones en la identificación del acero inoxidable 316L. Corrige la idea errónea de que «un sello de acero, un certificado de material y la detección de elementos de aleación mediante espectrómetro implican que el material es 316L». Esta guía ayuda al personal de compras e ingeniería a verificar el material de las piezas en contacto con el fluido en accesorios de tuberías, válvulas e instrumentos, y a evitar riesgos de corrosión causados ​​por materiales inconsistentes.

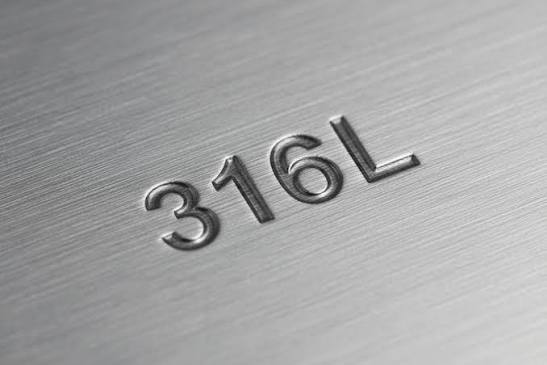

Llega un lote de accesorios de tubería de acero inoxidable 316L con sellos de acero claros y certificados de materiales completos. La prueba con espectrómetro portátil también confirma que se trata de 316L. ¿Podemos aceptarlos directamente? De hecho, se han producido disputas de este tipo en obras de ingeniería. Los accesorios de tubería están marcados como 316L, con cromo, níquel y molibdeno que cumplen con los requisitos, pero una nueva prueba muestra que el contenido de carbono excede el límite especificado para el 316L. Para comprender este problema, primero debemos distinguir las diferencias fundamentales en la composición química entre los aceros 304, 316 y 316L.

1. Diferencias de composición entre los aceros inoxidables 304, 316 y 316L.

Los tres son aceros inoxidables austeníticos y apenas se distinguen por su apariencia. De acuerdo con la norma ASTM A240/A240M: La principal diferencia entre el 304 y el 316 radica en el molibdeno. Tanto el 316 como el 316L contienen molibdeno, lo que mejora la resistencia a la corrosión por picaduras de cloruro y a la corrosión intergranular. El 316 y el 316L comparten prácticamente el mismo rango de elementos de aleación principales, y su diferencia fundamental reside en el contenido de carbono.

316: Contenido máximo de carbono 0,08%

316L: Contenido máximo de carbono 0,03 %. La letra «L» en la denominación significa Bajo en Carbono (Low-Carbon). Un menor contenido de carbono reduce la susceptibilidad a la corrosión intergranular en la zona afectada por el calor tras la soldadura. Nota: El acero inoxidable 316 convencional también puede tener un contenido de carbono inferior al 0,03 % con otros elementos que cumplan las especificaciones químicas tanto del 316 como del 316L. Sin embargo, es necesario verificar si puede suministrarse como 316L con el certificado de material, la norma del producto y las especificaciones técnicas de compra.

Para la medición de nivel en condiciones de trabajo corrosivas, el acero inoxidable 316L se utiliza ampliamente en las bridas y diafragmas en contacto con el fluido de muchos transmisores de nivel con brida y transmisores de nivel con diafragma sellado. Como fabricante de transmisores de nivel, con frecuencia se nos solicita que confirmemos los informes de materiales durante la comunicación del proyecto. En particular, para los transmisores de nivel remotos sellados con estructura capilar y los transmisores de nivel montados en tanques para la medición en tanques de almacenamiento, el medio es altamente corrosivo, lo que conlleva importantes riesgos para el material. Incluso para los transmisores de presión diferencial de soporte, el material de las partes en contacto con el fluido no se puede determinar simplemente por el sello de acero de la placa de características.

2. ¿Se pueden utilizar espectrómetros portátiles directamente para la aceptación del acero inoxidable 316L?

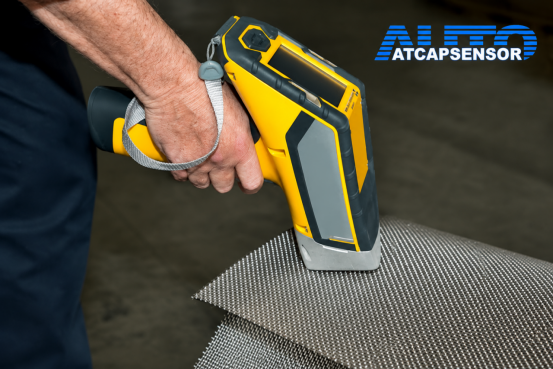

El espectrómetro de fluorescencia de rayos X (XRF) portátil se utiliza ampliamente para la verificación de materiales in situ. Permite detectar rápidamente cromo, níquel y molibdeno para distinguir entre el uso mixto de aceros inoxidables de las series 304 y 316.

Ejemplo de datos de prueba de una pieza marcada como 316L: Cr: 17,1 %, Ni: 11,8 %, Mo: 2,2 %. El cromo, el níquel y el molibdeno se encuentran dentro del rango de 316 y 316L. Datos de prueba de otra pieza: Cr: 18,4 %, Ni: 8,5 %, Mo: 0,1 %, que se acerca más al 304. La pieza física y su procedencia requieren una verificación adicional.

Sin embargo, los equipos convencionales de fluorescencia de rayos X portátiles no pueden detectar elementos de carbono. La clasificación "316L" que proporciona la base de datos del dispositivo se basa únicamente en la coincidencia de los resultados de Cr-Ni-Mo, sin tener en cuenta el contenido de carbono. Además, la prueba magnética no permite identificar los grados de acero inoxidable. El magnetismo se ve afectado por el trabajo en frío, la soldadura y la estructura metalográfica, por lo que no debe utilizarse como base para la clasificación del material.

3. Cómo comprobar el contenido de carbono del acero inoxidable 316L.

Según la norma ASTM A240/A240M, el contenido máximo de carbono del acero inoxidable 316L es del 0,03 %. Datos de la muestra: Cr: 17,0 %, Ni: 12,0 %, Mo: 2,3 %, C: 0,052 %. El cromo, el níquel y el molibdeno cumplen con los requisitos, pero el contenido de carbono excede el límite. Por lo tanto, no se considera acero inoxidable 316L y solo cumple con el requisito de composición del acero inoxidable 316.

Dos métodos comunes para analizar el contenido de carbono:

Espectrometría de Emisión Óptica por Chispa (Spark OES): Permite el análisis de carbono. La prueba deja marcas de descarga en la superficie de la pieza. Para válvulas, accesorios de tubería y conectores de instrumentos instalados, confirme que se permiten daños en la superficie antes de realizar la prueba.

Método de absorción infrarroja por combustión: La muestra se quema y el contenido de carbono se determina mediante absorción infrarroja. La norma ASTM E1019 es un estándar de laboratorio fundamental para el análisis de carbono en aleaciones de acero.

En tuberías instaladas donde el muestreo es difícil, se debe dar prioridad a verificar el contenido de carbono en el certificado del material y asegurar que el número de lote coincida con la pieza física. Si se requiere una nueva prueba, siga los documentos técnicos del proyecto.

4. Puntos clave para la aceptación in situ del acero inoxidable 316L

Al recibir el material, verifique el sello físico del acero y el certificado de material. Preste especial atención al grado, la norma aplicable, el número de colada, la composición química completa y los resultados de la inspección que figuran en el certificado. Por ejemplo, si adquiere tubería de acero ASTM A312 TP316L, la aceptación deberá cumplir con la norma del producto correspondiente y la especificación técnica de compra.

Aspectos destacados de la inspección física: El número de lote debe coincidir con el certificado del material. Los sellos de acero se pierden fácilmente tras el corte de la tubería. La transferencia de marcas debe completarse durante la solicitud, el procesamiento y la instalación del material para evitar la mezcla de materiales. Para proyectos de inspección PMI, realice pruebas en las proporciones y puntos especificados según lo requieran los documentos. Elimine la pintura, el aceite y los contaminantes de la superficie antes de realizar la prueba. Si los datos medidos no coinciden con el certificado, identifique la causa raíz y repita la prueba si es necesario. Para tuberías y componentes de equipos sometidos a presión, también se deben verificar las propiedades mecánicas, el estado del tratamiento térmico y las dimensiones.

5. ¿Por qué sigue produciéndose corrosión incluso en el acero inoxidable 316L certificado?

En algunos emplazamientos de proyectos, la corrosión, como la corrosión por picaduras y la corrosión intergranular, persiste incluso después de la verificación de los materiales de los instrumentos. Es fundamental evaluar exhaustivamente las condiciones de trabajo. La resistencia a la corrosión del acero inoxidable 316L se ve afectada por la temperatura, la concentración de cloruros, el estado de la superficie y la estructura local de las grietas. La corrosión localizada es más probable en zonas con acumulación de líquidos y sedimentos.

La ventaja del bajo contenido de carbono del acero inoxidable 316L radica principalmente en su capacidad para mitigar el riesgo de corrosión intergranular tras la soldadura. Esto no significa que el 316L supere al 316 convencional en resistencia a la corrosión en todas las condiciones de trabajo. En caso de corrosión, se deben verificar conjuntamente la composición del material, las condiciones del medio de procesamiento, la calidad de la soldadura y el acabado superficial.

6. Resumen

Para la aceptación in situ del acero inoxidable 316L, el sello del acero, el certificado del material y los datos de ensayo deben ser compatibles entre sí. El analizador XRF portátil es adecuado para comprobar los elementos de aleación, incluidos el cromo, el níquel y el molibdeno. Para distinguir el acero inoxidable 316 del 316L, es obligatorio presentar pruebas válidas del contenido de carbono. Si en los planos se especifica el acero inoxidable 316L, la aceptación deberá realizarse estrictamente de acuerdo con las normas de producto y las especificaciones técnicas de compra del acero inoxidable 316L. Se requiere aprobación técnica formal si se necesita sustituir el grado. Las marcas en la pieza son meramente superficiales. La composición química cualificada y los documentos de garantía son los criterios fundamentales para la aceptación del material.

Como fabricante de transmisores de nivel, Auto Instrument suministra transmisores de presión diferencial, transmisores de nivel con brida, transmisores de nivel con diafragma sellado, transmisores de nivel remotos sellados y transmisores de nivel para montaje en tanque. Ofrecemos certificados de materiales completos para las piezas en contacto con el fluido y brindamos asistencia para la reinspección in situ por parte de los clientes, adaptándonos a diversos escenarios de medición en procesos corrosivos.
